无电网地区离网家庭储能系统配置设计方案

时间：2025-06-18 11:27:35

为无电网地区（离网）家庭设计储能系统配置方案，需要综合考虑用电需求、能源来源、储能容量、系统效率和预算。以下是华纽电能整理的一个详细的配置方案框架和关键考虑因素：

核心目标： 在无电网接入的情况下，利用可再生能源（主要是太阳能）为家庭提供稳定、可靠的电力供应，满足日常用电需求。

一、系统核心组成部分：

1. 能源生成 (Generation):

主力：太阳能光伏板：常见、成熟的选择。

容量计算：根据日均用电量 (kWh) 和当地的日均峰值日照时数 (小时) 计算。

公式：光伏板总功率 (kW) ≈ 日均用电量 (kWh) / (日均峰值日照时数系统综合效率)

系统综合效率：通常取 0.6 - 0.75 (60%-75%)，涵盖逆变器效率、线损、灰尘、温度、MPPT效率、电池充放电效率等损耗。

考虑因素：

季节差异：按光照最差的月份设计容量，或增加冗余（增加20-50%）。

安装位置与角度：最大化接收阳光（通常正南方向，倾角接近当地纬度）。

阴影：避免树木、建筑物等遮挡。

组件类型：单晶硅效率高、空间有限时优选；多晶硅性价比高。

辅助/备用：风力发电机：

适用场景：当地风力资源丰富（年均风速 > 4.5 m/s）且持续性好。

优势：可在夜间、阴雨天发电，与太阳能互补。

劣势：初期投资较高，需要维护，可能产生噪音，需要安装空间和高度。

备用：燃油/燃气发电机：

作用：在长时间阴雨天、无风期或用电需求剧增时，作为最后保障为电池充电或直接供电。

选择：静音型、低油耗、与系统兼容（可为电池充电）。

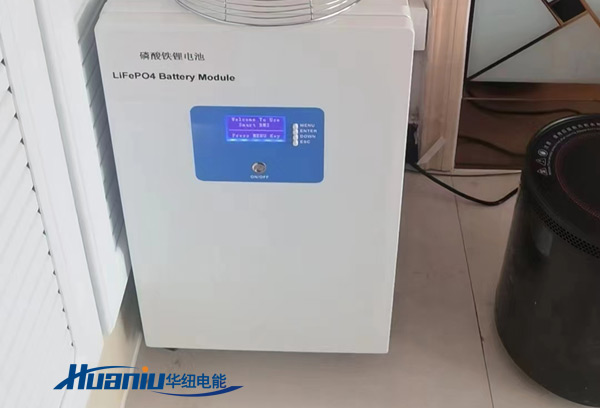

无电网地区离网家庭储能系统

2. 能量存储 (Storage):

核心：蓄电池组：

容量计算：满足无阳光/无风期间（即“自持天数”）的用电需求，并考虑放电深度。

公式：电池总可用容量 (kWh) = 日均用电量 (kWh) 自持天数 (天) / 放电深度 (DOD)

自持天数：通常设计为 3-5天（取决于当地气候和可靠性要求）。阴雨多发地区建议更长。

放电深度：电池能安全使用的容量百分比。锂电池 (LiFePO4) 通常为 80-90%；铅酸电池 (AGM/Gel) 通常为 50%。

电池类型选择：

锂离子电池 (LiFePO4 - 磷酸铁锂)：

优点：高循环寿命 (3000-7000次)，高DOD (80-90%)，高充放电效率 (95%+)，能量密度高，重量轻，维护少，自放电率低。

缺点：初期成本较高（但长期成本可能更低）。

推荐：绝大多数现代离网系统的选择，性价比和性能优。

铅酸电池 (AGM/Gel)：

优点：初期成本较低，技术成熟。

缺点：循环寿命短 (300-1000次)，DOD低 (50%)，充放电效率低 (80-85%)，体积大重量重，需要维护（开口式需加水），对过充过放敏感。

适用：预算极其有限或临时系统。

电池电压：通常为 48V DC，效率高、电流小、线损低。小型系统可能用 24V 或 12V。

3. 能量转换与管理 (Conversion & Control):

太阳能充电控制器 (MPPT):

作用：将光伏板产生的可变电压/电流转换为适合给蓄电池充电的稳定电压/电流，并最大化发电效率。

类型： MPPT控制器 效率远高于 PWM 控制器（通常高 15-30%），是离网系统的必选。

规格匹配：电压等级（输入/输出）需匹配光伏阵列和电池组；电流容量需大于光伏阵列最大短路电流。

逆变器 (Inverter):

作用：将蓄电池的直流电 (DC) 转换为家庭电器使用的交流电 (AC)。

类型：

纯正弦波逆变器：输出波形与电网相同，兼容所有电器（尤其是电机类、精密电子设备），离网系统必备。

修正弦波逆变器：输出波形有阶梯，可能导致部分电器（微波炉、电机、医疗设备等）工作异常、噪音或损坏，不推荐用于家庭主要供电。

功率选择：

额定功率：必须大于同时开启的所有交流电器峰值功率之和。考虑启动电流（如冰箱、水泵、空调的启动电流可达额定3-7倍）。

持续功率：满足所有电器稳定运行时的总功率。

离网逆变器特性：通常集成了电池充电器（兼容发电机输入充电），并具备交流旁路功能（如有发电机）。

系统控制器/监控器：

作用：监控系统状态（电池电压、充放电电流、光伏发电量、负载用电量、电池SOC等），控制能量流向（如优先使用光伏，光伏不足时用电池，电池过低时启动发电机），提供报警和保护。

重要性：是离网系统的大脑，确保系统安全、高效、自动化运行。

4. 配电与保护 (Distribution & Protection):

直流配电箱：连接光伏阵列、MPPT控制器、电池组，包含直流断路器/熔断器、防雷保护器 (SPD)。

交流配电箱：连接逆变器输出、发电机输入（如有）、交流负载，包含交流断路器/漏电保护器 (RCD/RCBO)、防雷保护器 (SPD)。

关键保护器件：

断路器/熔断器：过流保护。

防反接二极管：防止电流倒灌损坏组件。

浪涌保护器：防雷击和电网（如有短暂接入）或设备开关引起的过电压。

电池管理系统：锂电池组必备，监控单体电压、温度、电流，实现均衡、过充、过放、过温保护。

二、配置方案设计步骤：

1. 详细用电需求分析 (关键一步！):

列出所有电器设备清单（包括功率、数量）。

估算每件设备的日均使用时间 (小时)。

计算每件设备的日均耗电量 (kWh) = 功率 (kW) 使用时间 (小时)。

计算总日均用电量 (kWh) = Σ (所有设备日均耗电量)。

考虑未来需求：预留10-20%余量。

识别峰值功率：找出可能同时开启的最大功率组合（特别是带电动机的设备）。

2. 确定自持天数和放电深度：

根据当地最差天气情况（连续阴雨天/无风天）和可靠性要求，选择 3-5天（或更长）。

根据选择的电池类型确定 DOD (锂电池 80-90%，铅酸 50%)。

3. 计算蓄电池组容量：

总可用容量 (kWh) = 日均用电量 (kWh) 自持天数 / DOD

电池组总标称容量 (kWh) = 总可用容量 (kWh) / DOD (再次除以DOD得到标称容量)

根据系统电压 (如48V) 计算所需电池安时数 (Ah) = 总标称容量 (kWh) 1000 / 系统电压 (V)

4. 计算光伏板容量：

查询当地的 “日均峰值日照时数” (可从NASA或气象局获取)。

光伏板总功率 (kW) ≈ 日均用电量 (kWh) / (日均峰值日照时数 系统综合效率) + 冗余系数

系统综合效率：取 0.6 - 0.75 (保守取0.6)。

冗余系数：考虑冬季日照短、损耗、未来扩容等，通常增加 20-50%。

5. 选择逆变器：

额定功率 > 所有可能同时开启的电器 峰值功率之和 (考虑启动电流)。

持续功率 > 所有可能同时开启的电器 额定功率之和。

选择纯正弦波输出。

确认输入电压匹配电池组电压 (如48V DC)。

确认是否集成充电器（支持发电机输入）。

6. 选择充电控制器 (MPPT)：

输入电压范围 > 光伏阵列最大开路电压 (Voc) 1.25 (考虑低温升压)。

输出电流 > (光伏阵列总功率 (W)) / 电池组电压 (V) 1.25 (留余量)。

输出电压匹配电池组电压。

7. 考虑辅助/备用电源：

评估是否需要风力发电机（看风资源）。

强烈建议配备燃油/燃气发电机作为最终备用。

8. 设计配电与保护系统：

规划直流侧和交流侧配电箱。

选择合适的断路器/熔断器规格（根据线缆载流量和设备最大电流）。

必须安装各级防雷浪涌保护器。

确保良好接地。

示例配置 (假设)：

家庭情况： 4口之家，基本电器（LED灯、冰箱、电视、电脑、手机充电、水泵、洗衣机、电饭煲、微波炉等），无大型空调/电暖。

日均用电量估算： 10 kWh

当地日均峰值日照时数 (最差月)： 3.5 小时

自持天数要求： 3天

选择电池： LiFePO4 (DOD=85%)

系统电压： 48V

1. 电池容量计算：

总可用容量 = 10 kWh/天 3天 = 30 kWh

电池组总标称容量 = 30 kWh / 0.85 ≈ 35.3 kWh

所需电池安时数 (Ah) = 35.3 kWh 1000 / 48V ≈ 735 Ah @ 48V

配置：例如，使用 16块 200Ah 的 3.2V LiFePO4电芯串联成 51.2V (标称48V) 电池组，共 1组 (200Ah 51.2V ≈ 10.24kWh)。需要约 35.3kWh / 10.24kWh ≈ 3.45组 → 选择 4组并联 (总容量约 41 kWh @ 48V，可用容量约 34.85 kWh)。

2. 光伏板计算 (效率取0.6，冗余30%):

基本光伏功率 = 10 kWh / (3.5 h 0.6) ≈ 4.76 kW

加冗余后光伏功率 = 4.76 kW 1.3 ≈ 6.2 kW

配置：例如，使用 20块 310W 的单晶硅光伏板 (总功率 6.2 kW)。

3. 逆变器选择：

估算峰值功率：冰箱(1200W启动) + 水泵(800W启动) + 微波炉(1000W) + 其他(500W) ≈ 3500W。考虑安全裕量。

选择：一台 5kW 或 6kW 的 48V DC 输入、220V AC 输出的纯正弦波离网逆变器（带内置充电器）。

4. MPPT控制器选择：

假设光伏阵列最大开路电压 (Voc) 约 40V/块 20块 = 800V (实际需根据具体组件参数计算，考虑串联方式)。

控制器输入电压需 > 800V 1.25 ≈ 1000V。

控制器输出电流 > (6200W / 48V) 1.25 ≈ 161.5A。

选择：例如，两台支持高输入电压 (如 150V-450V) 的 80A MPPT 控制器 (总160A > 161.5A)，或者一台大功率的 MPPT 控制器。需要合理规划光伏阵列的串并联以满足控制器电压电流限制。
