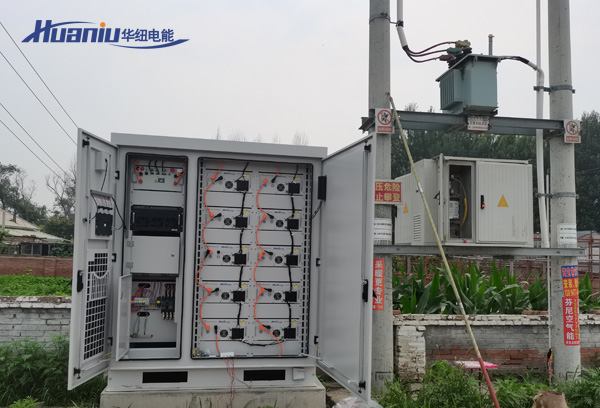

并离网切换储能柜功能与应用解析

“并离网切换储能柜”是一种具备在并网运行模式和离网（孤岛）运行模式之间自动或手动切换功能的储能系统。这种设备在需要高供电可靠性、能源灵活管理或离网运行的场景中非常关键。

以下是其核心要点解析：

1. 核心功能：并离网无缝切换

并网模式： 储能柜与公共电网连接。

 可以吸收电网电能充电（谷时/电价低时）。

 可以向电网放电（峰时/电价高时，参与需求响应或辅助服务）。

 可以与光伏、风电等可再生能源协同运行，平滑输出或存储多余发电。

离网模式： 储能柜与公共电网断开，形成一个独立的“微电网”为本地关键负载供电。

当电网故障（停电）时，储能柜自动检测并快速切换到离网模式，保障关键负荷（如数据中心、医院、重要生产线）的持续供电。

 在无电网区域（如海岛、偏远地区），储能柜作为主电源，与光伏/风电等构成独立微网。

切换过程： 要求切换时间极短（通常在几毫秒到几十毫秒内），确保敏感负载不间断运行。这需要先进的静态转换开关和控制系统来实现。

2. 核心组成部分

储能单元： 通常是锂电池组（磷酸铁锂为主流），提供能量存储。容量和功率根据应用需求配置。

双向变流器： 核心功率转换设备。

 在并网模式下：实现电池直流电与电网交流电的双向转换（AC/DC 整流充电 + DC/AC 逆变放电）。

 在离网模式下：作为电压源，为本地负载提供稳定、纯净的交流电（逆变功能）。

需具备并离网双模式运行能力和快速模式切换逻辑。

能量管理系统： 系统的大脑。

 监控电池状态、电网状态、负载状态。

 根据预设策略控制充放电（如削峰填谷、需量管理）。

关键功能：检测电网异常（如电压跌落、频率异常、断电），并立即发出切换指令。

 在离网模式下管理微电网的电压和频率稳定。

静态切换开关： 实现电网与本地负载/储能系统之间毫秒级快速、无弧切换的关键电力电子设备。

保护装置： 断路器、熔断器、继电器等，确保系统在故障时安全隔离。

监控系统： 提供本地和远程的人机界面，显示运行状态、告警信息、历史数据等。

柜体及温控系统： 集成所有设备，提供物理保护和散热（空调或风冷）。

3. 主要应用场景

关键设施备用电源： 数据中心、医院、通信基站、机场、金融机构等，替代或增强传统UPS，提供更长时间的备用电源。

高可靠性供电需求： 半导体制造、精密仪器生产等对电力中断“零容忍”的工业用户。

光储微电网：

 并网型光储系统：在电网故障时，切换为离网模式，利用光伏和储能保障本地负载。

 离网型光储系统：作为主电源，储能柜是核心的电压源和能量平衡单元。

无电/弱电地区供电： 为海岛、偏远村庄、矿区、野外工作站等提供稳定电力。

重要活动临时保电： 大型会议、赛事、演出等。

提高分布式能源自消纳率： 在可能发生弃光/弃风的场景，切换到离网模式强制本地消纳。

4. 关键优势

超高供电可靠性： 毫秒级切换，保障关键负荷不间断运行。

能源成本优化： 通过峰谷套利、需量管理降低电费。

提升电能质量： 在离网模式或并网模式下，都能为负载提供稳定电压和频率。

支持可再生能源： 促进光伏、风电的本地消纳，提高能源自给率。

参与电网服务： 在并网模式下可提供调频、调峰等辅助服务（视具体设计和当地政策）。

灵活性： 可根据需求配置为多种运行模式。

5. 选择与考虑因素

切换时间要求： 负载对中断的容忍度决定了切换速度需求（如IT设备通常要求<20ms）。

备用时间要求： 需要储能柜在离网模式下支撑负载运行多久？这决定了电池容量。

负载特性： 负载类型（阻性、感性、容性）、功率大小、是否有冲击性负载（如电机启动）影响PCS选型。

并网要求： 需要符合当地的并网标准和安全规范（如低电压穿越、防孤岛保护，但离网切换功能本身是防孤岛的一种主动应用）。

系统容量： 根据负载功率和所需备用时间确定PCS功率和电池容量。

品牌与集成度： 选择成熟可靠的产品，关注PCS、BMS、EMS之间的协同和系统集成度。

维护与服务： 系统的可维护性和供应商的服务支持能力。

总结：

并离网切换储能柜是集能量存储、双向功率转换、智能控制、快速切换于一体的先进电力设备。它价值在于能够在电网故障时无缝地将关键负荷切换到由储能供电的独立微电网中运行，实现真正意义上的不间断供电（UPS的功能扩展），同时兼具峰谷套利、提升新能源利用率等多种经济效益。它是构建高可靠性、高灵活性、智能化现代电力系统的重要一环。
