一、系统概述

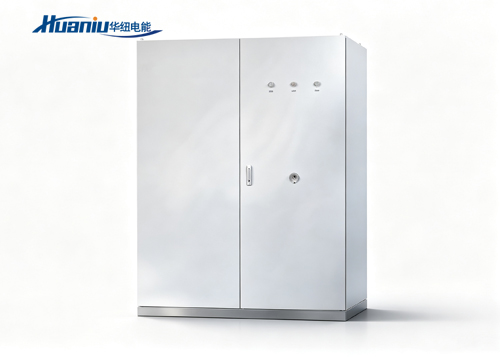

一体化户外柜设计，简化现场施工
本系统采用交直流一体化柜体结构，将125kW储能变流器（PCS）、261kWh电池簇（磷酸铁锂）、高压配电单元、温控系统、消防系统及本地EMS控制器集成于一台户外柜内。
系统直流侧电压范围为600V~900V，交流侧可直接接入400V低压配电系统（无需外置升压变压器）。设备在工厂完成内部全部接线与系统联调，现场仅需连接交流电缆及通讯线路，可缩短安装调试周期。
二、主要特点
① 占地面积较小
储能柜体采用立式紧凑设计，占地面积约1.8㎡，可放置于配电房旁、绿化带边缘或建筑物墙角等区域，无需单独建设设备间，对场地要求较低。
② PCS与电池一体化集成
内置模块化PCS，采用三电平拓扑结构，交流侧效率为98.6%。支持四象限运行，除有功功率调度外，可提供无功补偿功能，辅助改善用户侧功率因数。
③ 支持每日两次充放电策略
EMS内置典型负荷曲线和电价时段管理功能，可根据当地分时电价及用户负载情况，自动执行充电/放电计划。支持夜间谷段充电、上午尖峰放电、午间平段补电、晚间尖峰再放电的双循环模式，同时具备变压器过载保护逻辑。
④ 安全防护配置
柜体防护等级为IP54（防尘防雨），内置加热除湿装置，运行温度范围-20℃~50℃。消防系统采用PACK级（电池模组内）复合探测器（烟雾+温度+可燃气体），配合全氟己酮自动灭火装置，可对热失控早期进行侦测与抑制。
⑤ 预留光储充扩展接口
柜内预留光伏直流输入接口及直流快充输出接口，可后续接入光伏阵列或直流充电桩，实现光储充一体化应用。
三、技术参数
| 项目 | 参数 |
| 系统功率 | 125kW（交流侧额定） |
| 系统容量 | 261kWh（直流侧额定） |
| 电芯类型 | 磷酸铁锂电芯（LFP） |
| 直流电压范围 | 600V ~ 900V DC |
| 交流并网电压 | 400V，三相四线 |
| 系统循环效率（RTE） | ≥ 90% |
| PCS效率 | ≥ 98.6% |
| 冷却方式 | 强制风冷（标准）/ 液冷（选配） |
| 循环寿命 | ≥ 6000 次（25℃，0.5C，80% EOL） |
| 运行温度 | -20℃ ~ +50℃ |
| 防护等级 | IP54（整柜） |
| 消防系统 | PACK级全氟己酮探测+喷洒，防爆泄压阀 |
| 通讯协议 | IP54 |
| 通讯接口： | Modbus RTU/TCP，IEC 104 |
| 外形尺寸（约） | 1400×1200×2200 mm |
| 整机重量 | 约 2.5~3.0 吨 |
四、应用场景
制造业工厂：夜间谷电时段充电，白天尖峰时段放电，降低用电成本。适用于两班倒或连续生产型工厂。
商业楼宇/商场：空调负荷高峰期，储能放电辅助削减变压器瞬时负荷，降低需量电费。
新能源汽车充电站：配合充电桩使用，减少大功率充电对电网的冲击，延缓配电增容投资。
数据中心/通讯基站：作为后备电源，市电中断时可自动切换至离网供电模式，保障关键负载连续运行。
五、安装与运维
安装流程
1. 场地准备：硬化平整地面，预留电缆通道。
2. 就位：使用叉车或吊车将柜体置于预定位置，调整水平。
3. 接线：连接交流电缆（A/B/C/N/PE）至用户侧400V母排，接通讯线至网关或云平台。
4. 调试：通过EMS设置充放电策略。
远程监控
通过4G或有线网络，将设备运行数据上传至云平台，用户可通过Web或手机APP查看实时功率、剩余电量、电芯温度、收益统计等信息，支持远程参数调整和固件升级。
六、 常见问题
Q1：这套系统放电时长是多少？
按125kW额定功率放电，可持续约2.1小时。实际放电时间取决于设定的放电功率，若负载功率低于125kW，放电时间相应延长。
Q2：是否需要向供电公司报备？
需要。储能系统并网属于分布式电源接入，应向当地供电公司提交并网申请。
Q3：设备在户外长期运行，防护能力如何？
柜体防护等级IP54，可防雨防尘。内部配置温湿度调节装置，低温环境下可提前预热电池再充电，高温下强制风冷或液冷自动加强散热，保障全年正常工作。
如需了解详细技术参数或获取项目方案，可联系我们的技术人员。
