如何根据矿企用电需求快速匹配储能系统容量（kWh）

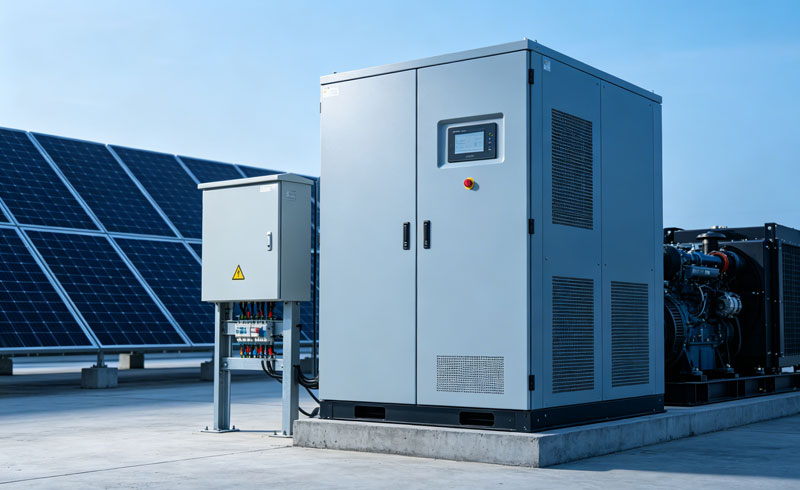

离网场景下，矿企用电负荷完全由储能系统及配套电源（如柴油发电机组、光伏阵列）承担，无外部电网作为备用。储能容量的确定依据与并网系统不同，本文说明基于负荷统计的初始匹配方法及注意事项。

一、离网与并网容量匹配依据的差异

离网系统中，储能系统需在发电单元出力不足或中断的时间段内，独立满足全部负荷用电。

二、前期数据采集要求

匹配计算前需获取以下数据：

1. 24小时连续负荷曲线：以15分钟为间隔采集有功功率数据，取正常生产工况下的运行记录。

2. 日累计用电量（kWh）：由负荷曲线积分获得。

3. 最大单台电机参数：额定功率（kW）、启动方式（直接启动、星三角启动、软启动或变频启动），用于校验变流器功率。

4. 配套电源运行制度：柴油发电机组每日计划停机时段及检修安排；若配置光伏，需获取当地日照有效小时数及夜间时段。

三、容量（kWh）计算步骤

1. 确定储能系统需独立供电的时段

时段T （单位：小时）由以下条件确定：

柴油发电机组停机或降功率运行的时长；

光伏系统夜间无法发电的时段（若无柴发连续运行）；

矿企规定的允许停电恢复时间（若储能作为唯一备用电源）。

若矿企采用“柴发+储能”的离网模式且柴发24小时连续运行，则储能主要承担负荷波动平抑功能，独立供电时段可取0.5~1小时；若柴发每日固定停机8小时，则T取8小时。

2. 计算独立供电时段内的需放电量

根据已获取的负荷数据，可采用以下两种方式之一计算：

方式一（具备逐时负荷曲线）：将独立供电时段内每个采样时刻的负荷功率（kW）与该时刻代表的时长（小时）相乘，得到每个片段的电量，再将所有片段的电量相加，即得到该时段内的总需放电量（kWh）。采样间隔越小，计算结果越接近实际值。

方式二（仅有日用电量，且负荷分布较均匀）：用日累计用电量乘以独立供电时长占24小时的比例，得到一个近似值。若负荷分布不均（如白天选厂运行、夜间排水），则不宜采用此近似方法，应改用方式一，按实际各时段负荷分别计算。

示例：某萤石矿日用电量为24,000 kWh，柴油发电机组每日23:00至次日7:00停机（共8小时），该时段内平均负荷约为800 kW。则该时段需放电量为 800 kW × 8 h = 6,400 kWh。

3. 折算为储能系统标称容量

储能系统实际可释放电量低于标称容量，需计入以下系数：

放电深度（DOD）：磷酸铁锂电池通常取0.90~0.95；

系统循环效率：含电池及变流器损耗，通常取0.85~0.88。

综合可用系数K = DOD*×η

标称容量（kWh） = 需放电量 ÷ K。

示例续：取 DOD = 0.90，系统效率 = 0.86，则 K = 0.90 × 0.86 = 0.774。标称容量 = 6,400 ÷ 0.774 ≈ 8,269 kWh，即约8.3 MWh。

四、功率（kW）校验

离网系统中，储能变流器（PCS）的功率选型需同时满足以下两个条件：

1. 稳态功率：不低于独立供电时段内所有运行设备的有功功率之和。

2. 瞬态功率：不低于最大单台电机启动时的冲击功率。

启动冲击电流倍数参考值：

变流器持续功率及过载能力（通常为110%~120%短时过载）应覆盖上述两种工况中的较大值。若功率不满足，需在保持标称容量不变的前提下增配变流器单元或提高单机功率等级。

五、矿企离网工况的修正因素



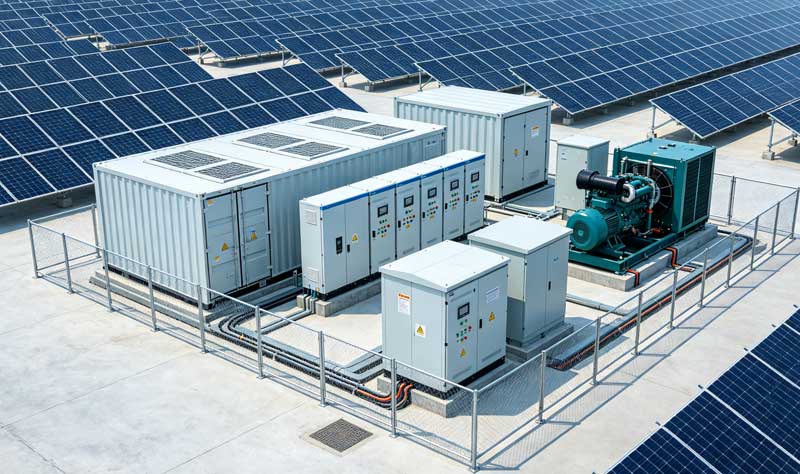

六、配置方案建议

1. 模块化配置

采用电池簇并联结构，按“簇”为单位进行配置。首批容量可按计算值的70%~80%安装，预留直流侧扩展接口，后续根据实际负荷增长情况增补电池簇。

2. 与发电机组配合的运行策略

离网系统中储能与柴油发电机组的联合调度方式影响实际所需容量：

具体策略需结合矿企供电可靠性要求及燃料供应成本确定。

3. 设计复核

最终容量及系统配置方案，应依据实测负荷数据、设备厂家技术规格、矿山电气设计规范，由具备相应资质的设计单位出具施工图并复核确认。

说明：本文所述计算方法和示例数据适用于前期方案估算，不构成工程最终设计依据。实际工程中，储能系统容量需结合负荷实测波形、设备选型、现场环境条件及当地安全规程进行详细设计，最终参数以施工图设计文件为准。
