壁挂式电池与机架式电池不同场景下适配方案解析

在储能系统选型中，壁挂式与机架式电池是两类主流物理形态。两者在空间利用率、散热设计、扩容灵活性和安装维护上存在显著差异。华纽电能结合住宅、工商业及数据中心场景，提供客观的选型参考。

一、产品形态核心差异（客观参数对比）

二、典型项目场景推荐逻辑

场景一：户用光伏储能（住宅、别墅）

推荐形态：壁挂式电池

空间适配：住宅墙面或车库侧壁可用，不占用地面面积，对地下室或设备间无硬性要求。

噪音控制：自然散热或低转速风扇，夜间运行噪音≤25dB，符合居住环境标准。

安装便捷性：与户用逆变器直流侧距离短，线损较低，施工周期通常可控制在1~2个工作日内。

备选考量：若住宅配有独立设备间且未来计划大幅增容（如新增电动汽车V2H），机架式可作为备选，但需评估承重楼板。

场景二：小型工商业（工厂、写字楼、商场）

推荐形态：机架式电池

扩容灵活性：商业用电负荷随经营变化波动较大，机架式支持在线增减电池模块，无需断电施工。

集中热管理：多台并联时，机柜级风扇或空调可统一处理散热，避免墙面多点发热影响室内空调负荷。

维护效率：热插拔设计支持单模块更换，平均维修时间（MTTR）较壁挂式缩短约40%（行业通用数据）。

适用例外：若项目为“轻工商”场景（如沿街店铺、小型超市），可用电负荷＜10kW且未来不扩容，壁挂式亦可胜任，成本更低。

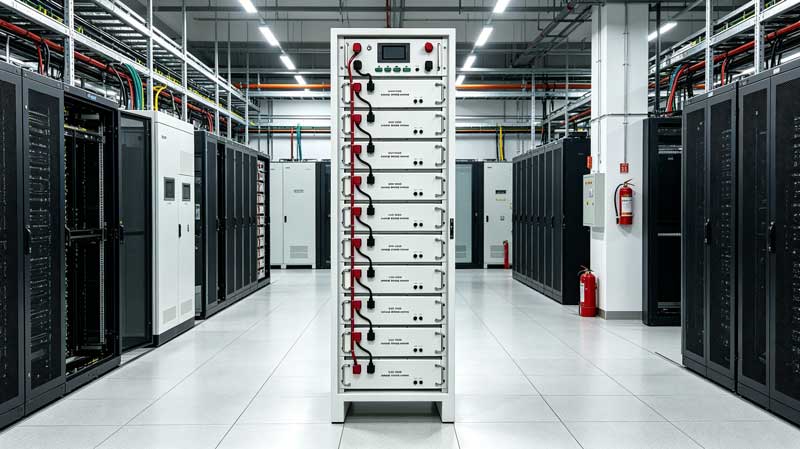

场景三：数据中心UPS备电 + 削峰填谷

推荐形态：机架式电池

标准化接口：数据中心机柜统一采用19英寸标准，机架式电池可直接嵌入现有IT机柜或独立电池柜，节省额外占地。

通信协议兼容性：主流机架式BMS（电池管理系统）支持Modbus、CAN、SNMP等协议，与数据中心动环监控系统无缝对接。

高倍率放电：数据中心备电要求10~15分钟高功率输出，机架式电池的极柱设计和汇流排载流能力通常优于同容量壁挂式。

三、成本与全生命周期考量

四、选型决策流程图

1. 确认安装空间

墙面可利用且承重足够 → 壁挂式优先

仅有地面/机柜位，或需多层堆叠 → 机架式优先

2. 评估扩容周期

未来3年内负荷增长＞50% → 机架式

负荷固定不变 → 壁挂式

3. 测算散热预算

项目位于热带/无空调环境 → 壁挂式（IP65可户外）

有精密空调机房 → 机架式（热管理集中）

4. 核对运维能力

现场有电气工程师 → 机架式热插拔优势可发挥

仅电工基本操作 → 壁挂式安装维护更直观

五、常见误区澄清

误区一：“壁挂式一定比机架式便宜”

实际对比应基于同品牌、同电芯类型（LFP/NCM）、同循环寿命等级。部分高端壁挂式采用全极耳电芯和智能BMS，单价比基础款机架式更高。

误区二：“机架式扩容一定无限”

机柜母线载流能力和BMS地址分配数量有限（通常≤16个模块），超出需增配从柜。

误区三：“壁挂式不适用于工商业”

若工商业项目为自用光伏+小负荷（如充电桩慢充站），多台壁挂式并联（需同步控制器）仍可选用，但需评估并联环流风险。
