储能电池系统主要由什么组成

随着可再生能源的普及和电力需求的多样化，储能电池系统在工商业、户用及电网侧的应用越来越广泛。对于很多刚接触储能的人来说，常会问：储能电池系统到底由哪些部分组成？ 本文将用清晰易懂的方式，带你全面了解储能电池系统的核心构成及其各自作用。

一、储能电池系统的定义

储能电池系统，简单说就是将电能储存起来并在需要时释放的系统设备。它不同于普通的小型充电宝，而是一套集成了电池、管理、控制、热管理、安全保护等多功能于一体的专业化电力设备。常见的应用场景包括：光伏电站配套储能、工业园区削峰填谷、数据中心备用电源等。

二、储能电池系统的主要组成部分

一个完整的储能电池系统通常由以下几大核心模块构成：

三、储能电池系统的辅助组成部分

除了上述核心部件，一个完整交付的储能系统通常还包括：

- 结构柜/集装箱：承载所有设备的金属结构，需满足吊装、运输、散热、防护要求。

- 监控与通讯系统：实现本地或远程数据查看、报警推送、运维管理，常用协议包括Modbus、CAN、IEC 61850等。

- 电表与计量装置：用于测量充放电电量、需量、并网点功率等，是经济性核算和电网调度的依据。

- 隔离变压器（可选）：用于低压侧隔离或电压匹配，提升系统安全性。

四、不同应用场景下的组成差异

- 户用储能（5-20kWh）：通常采用一体机设计，集成了电池模组、高压BMS、混合逆变器（PCS+光伏MPPT）、EMS简易版，体积小、噪音低。

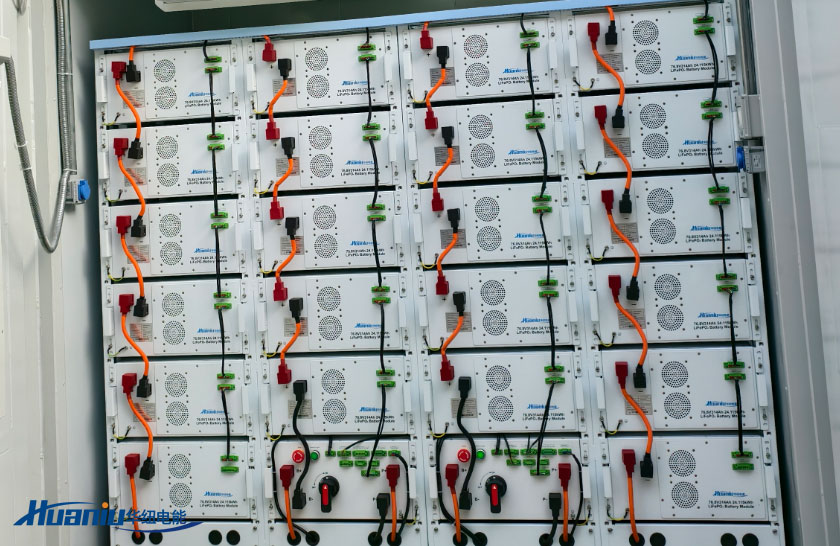

- 工商业储能（100kWh-2MWh）：采用模块化柜式或集装箱式，包含电池簇、BMS、PCS、EMS、液冷/风冷、消防等，支持多机并联。

- 电网侧/电源侧大型储能（MWh级及以上）：按功能区分区布置，包括电池舱、PCS升压舱、EMS控制室、消防泵房等，对调度响应、保护协调要求更高。

五、总结

储能电池系统是一个多技术融合的集成系统，其可靠性和经济性并非仅取决于电池本身，而是电池组+BMS+PCS+EMS+热管理+消防等各环节协同工作的结果。
