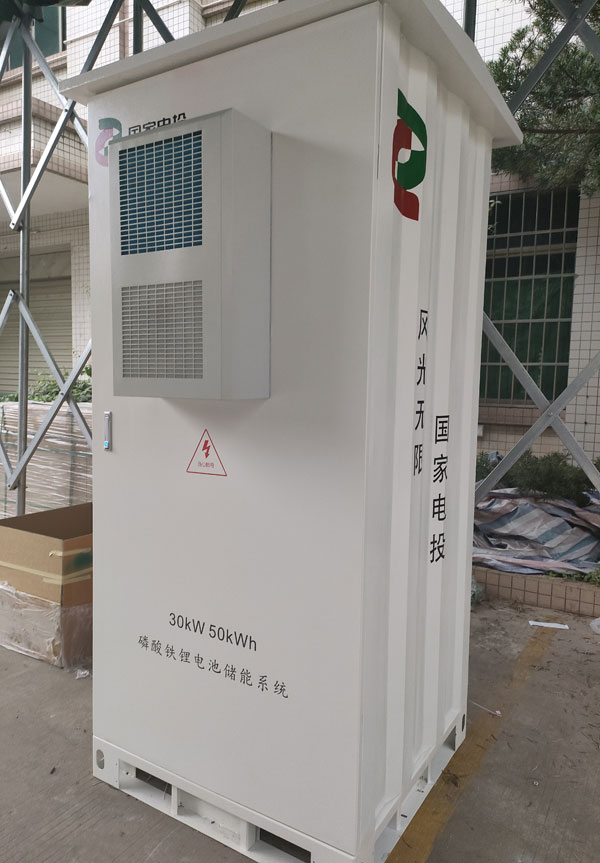

液冷磷酸铁锂储能电池柜技术解析

“液冷散热磷酸铁锂储能电池柜”指的是一种采用液冷散热技术进行热管理的、以磷酸铁锂电芯构成的储能电池系统集成柜。它是当前中大型储能系统的主流技术路线之一，尤其在高功率、长时长、高安全性和长寿命要求的应用场景中优势。华纽电能可以拆解这个术语来理解：

1. 磷酸铁锂：

★ 指电池的电化学体系，使用磷酸铁锂作为正极材料。

★核心优势：

高安全性： 热稳定性好，热失控温度高（约500-600°C），不易燃爆，热失控时产气相对温和。

长循环寿命： 通常可达到6000次甚至10000次以上（80%容量保持率），日历寿命也长（10-15年甚至更长）。

成本优势（相对三元）： 原材料（铁、磷）资源丰富且成本较低。

环境友好： 不含钴、镍等重金属（或含量极低）。

主要劣势： 能量密度低于三元锂电池（意味着相同容量下体积或重量更大），低温性能相对较差（可通过热管理优化）。

2. 储能电池柜：

★ 指将大量的单体电芯（Cells）通过串并联组成电池模组，再将多个模组集成到标准化的机柜中，形成具有一定容量（如100kWh， 215kWh, 372kWh等）和电压等级（如1000V DC）的储能单元。

★ 包含电池管理系统、热管理系统、消防系统、电气控制单元等核心子系统。

3. 液冷散热：

★定义： 利用液体（通常是乙二醇水溶液等冷却液）作为传热介质，通过循环流动将电池产生的热量带走并散发到外部环境的热管理方式。

★实现方式（在电池柜内）：

冷板式： 常见。在电池模组底部或两侧安装金属（如铝）冷板，冷却液在冷板内部流道中流动，通过金属板与电池进行热交换。

浸没式： 将电池模组直接浸没在绝缘导热液中（较少用于标准柜式储能，更多用于特殊集装箱设计）。

★系统组成： 包括液冷板、冷却液循环管路、循环泵、热交换器（风冷或水冷散热器）、膨胀水箱、控制系统（调节流量、温度）等。

★相对于风冷散热的优势：

散热效率高： 液体的比热容远大于空气，导热效率高，能更快速地带走热量。

温度均匀性好： 能有效降低电池包内部的温差（ΔT），通常可控制在3-5°C以内。温度均匀性对延长电池寿命至关重要。

系统噪声低： 主要噪声源是水泵，远低于大功率风扇。

空间利用率高/布局灵活： 管路布置相对灵活，对风道设计要求低，节省空间。

环境适应性更强： 在高环境温度或高海拔（空气稀薄）地区，液冷效率下降相对较小。

更适合高功率密度应用： 能有效应对快充快放等高倍率工况下产生的巨大热量。

节能潜力： 在需要加热时（如低温环境启动），液冷系统可以利用热交换器废热或PTC加热器更高效地对电池进行预热。

4. 液冷散热磷酸铁锂储能电池柜的优势（结合三者）：

★极致安全： LFP电芯本身的高安全性 + 液冷系统优秀的温度控制能力（防止局部过热），极大降低了热失控风险。

★超长寿命： LFP电芯的长循环寿命 + 液冷系统维持的最佳工作温度范围（通常25-35°C）和极低的内部温差，共同确保了整个储能系统超长的使用寿命。

★高可靠性： 精准的热管理保证了电池工作在最佳状态，提高了系统整体可靠性。

★高能量密度（系统级）： 液冷系统结构紧凑，可以在柜内集成更多电芯，提升单柜能量密度。

★低维护成本： 更稳定的运行状态和更长的寿命降低了全生命周期的维护成本。

★适用于严苛环境和大规模部署： 优秀的散热能力使其在高温、高湿、高海拔等环境以及大型电站中表现更佳。

5. 典型应用场景：

★ 电网侧储能：调峰、调频、备用电源、缓解输配电阻塞。

★ 发电侧储能：可再生能源（光伏、风电）配套，平滑出力、提高消纳率。

★ 工商业储能：峰谷套利、需量管理、提高供电可靠性、参与需求响应。

★ 大型数据中心备用电源。

★ 对空间、噪声、安全性和寿命要求极高的场所。

6. 挑战与考虑：

★系统复杂度增加： 相比风冷，增加了液冷循环系统（泵、管路、换热器等），设计、制造、安装和维护更复杂。

★初始成本较高： 液冷系统本身的成本高于风冷系统（尽管LFP电芯成本有优势，整体系统成本可能接近或略高）。

★潜在泄漏风险： 需要高质量的密封设计和制造工艺，以及泄漏检测和防护措施。

★冷却液维护： 需要定期检查和维护冷却液品质和液位。

★重量增加： 液冷板、冷却液等会增加柜体重量。

总结：

液冷散热磷酸铁锂储能电池柜代表了当前大规模储能系统在安全性、寿命、性能和可靠性方面追求极致的技术方向。它充分利用了磷酸铁锂电池的本征安全优势和长寿命特性，并通过高效的液冷散热技术克服了大容量、高功率电池系统的热管理难题，确保了电池工作在最佳温度区间，从而实现了整个储能系统的高效、安全和长寿命运行。尽管系统复杂度和初始成本相对较高，但在对安全、寿命和性能有严苛要求的中大型储能项目中，它已成为竞争力的解决方案之一。
