储能电池热管理方法介绍

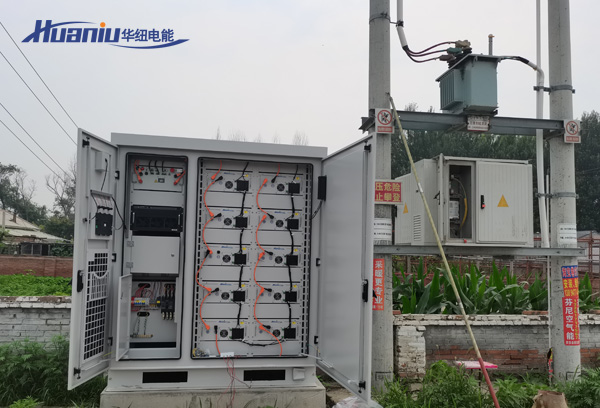

储能电池的热管理至关重要，它直接关系到系统的安全性、使用寿命、充放电效率以及整体经济性。不当的温度（过高或过低）会加速电池老化、引发热失控风险，并降低可用容量。

以下是主要的储能电池热管理方法，通常可分为主动式和被动式两大类：

一、 主动式热管理（需要外部能量输入）

1. 风冷：

☛原理： 利用空气（通常是环境空气或空调风）作为冷却介质，通过强制对流（风扇）带走电池产生的热量。

☛方式：

☛串行风冷： 空气流经电池模组内的固定风道。结构简单，成本低，但模组内不同位置的电池温差较大（末端电池温度高）。

☛并行风冷： 空气从统一风道进入，同时流经各个电池模组或单体表面。温差控制优于串行，但风道设计更复杂。

☛优点： 结构相对简单，成本低，维护方便，系统重量轻。

☛缺点：

☛ 换热效率较低（空气比热容小），尤其在高倍率充放电或高温环境下散热能力不足。

☛ 系统内部温差较大（可能超过5℃甚至10℃），影响电池组的一致性和寿命。

☛ 需要消耗风扇能量，有噪音。

☛ 在低温环境下需要额外的加热措施（如PTC加热器）。

☛适用场景： 早期和小型储能系统、对成本敏感且功率密度/能量密度要求不高的场合、部分户用储能。

2. 液冷：

☛原理： 利用液体（通常是水-乙二醇混合液、绝缘冷却液或制冷剂）作为冷却介质，通过流经电池模组内部的冷板或围绕电池包的液冷管路来吸收并带走热量。通常需要水泵、换热器（风冷或水冷散热器）、膨胀水箱等部件。

☛方式：

☛冷板式： 电池模组底部或侧面安装金属（铝）冷板，冷却液在冷板内部流道中流动，通过导热界面材料（导热硅脂/垫片）与电池进行间接热交换。是目前主流的方式。

☛浸没式： 将电池单体或模组完全浸没在绝缘冷却液（如矿物油、氟化液）中，直接接触换热。换热效率高，但成本高、系统复杂、维护困难、增加重量。

☛夹套式/盘管式： 在电池包外壳内壁或模组之间布置冷却管路。

☛优点：

☛换热效率高（液体比热容远大于空气），散热能力强，能有效应对高功率、高能量密度电池的散热需求。

☛温度分布均匀性好，系统内温差可控制在5℃以内（优秀设计可达3℃以内），极大提升电池组一致性和寿命。

☛ 系统紧凑，有利于提高能量密度。

☛ 易于实现加热功能（通过加热冷却液）。

☛缺点：

☛ 系统复杂，成本较高（包括冷却液、管路、泵、换热器等）。

☛ 存在潜在的泄漏风险，需要严格密封和泄漏检测。

☛ 增加了系统重量。

☛ 需要消耗水泵等部件的能量。

☛适用场景： 中大型储能电站（电网级、工商业）、对性能和寿命要求高的场合、电动汽车动力电池（已广泛应用）、高功率/高能量密度储能系统。是当前大型储能系统的主流和首选方案。

3. 相变材料冷却：

☛原理： 利用相变材料在相变过程（通常是固-液相变）中吸收/释放大量潜热的特性来稳定电池温度。

☛方式：

☛被动式PCM： 将PCM（如石蜡、脂肪酸及其共晶混合物）封装成模块或填充在多孔基材（如膨胀石墨、金属泡沫）中，与电池单体或模组集成。主要吸收热量延缓温升。

☛主动式PCM： 结合主动冷却（如风冷或液冷）使用。PCM模块吸收电池热量融化，然后通过主动冷却系统（如风道吹风）将热量从融化的PCM中带走，使其重新凝固，实现循环。

☛优点（被动式）： 结构相对简单，无运动部件，无能耗，噪音低，温度控制平稳，能有效降低峰值温度。

☛缺点（被动式）： PCM导热系数通常较低，纯被动PCM散热能力有限且无法持续（吸热饱和后失效）；PCM体积大、重量重；长期循环稳定性、封装可靠性、成本是挑战。

☛优点（主动式）： 结合了PCM的均温蓄热能力和主动散热的持续冷却能力，效率更高。

☛缺点（主动式）： 系统更复杂，成本更高。

☛适用场景： 常作为辅助手段与风冷或液冷结合使用，以提高均温性和应对瞬态大功率工况；在特定小型或对噪音/能耗敏感的场景可能有独立应用。

4. 热管/蒸汽腔冷却：

☛原理： 利用密闭管/腔内工质（如纯水）的相变（蒸发-冷凝）循环进行高效热传递。热端（蒸发段）吸热使工质蒸发，蒸汽流向冷端（冷凝段）放热冷凝，冷凝液通过毛细结构（吸液芯）回流至蒸发段。

☛方式：

☛ 将热管的蒸发段贴合在电池发热部位。

☛ 冷凝段通常需要配合主动散热（风冷或液冷）来将热量终散到环境中。

☛ 蒸汽腔常用于均温板，覆盖在电池模组表面。

☛优点： 导热能力极强（等效导热系数远超金属），等温性好，无运动部件，可靠性高。

☛缺点： 成本较高；冷凝端仍需配合主动散热；设计、加工和与电池的界面热阻控制有难度；方向依赖性（重力热管）。

☛适用场景： 常用于局部热点散热或作为均温元件集成到风冷/液冷系统中；在高功率密度、空间受限的场合有应用潜力。

5. 空调制冷剂直冷：

☛原理： 类似于家用空调，利用制冷循环。制冷剂（如R134a, R1234yf）直接在流经电池包内部的蒸发器（冷板或盘管）中蒸发吸热，带走电池热量。

☛优点： 制冷效率高（相变换热），冷却速度快，温度控制精确。

☛缺点： 系统非常复杂，成本高昂；对密封性要求极高（制冷剂泄漏风险）；系统重量大；通常用于电动汽车（可利用车载空调系统），在大型独立储能系统中应用较少，经济性不佳。

二、 被动式热管理（无需外部能量输入）

1. 自然对流/辐射散热：

☛原理： 仅依靠空气自然对流和热辐射散热。通过优化电池包外壳设计（如散热鳍片、通风孔）来增强散热。

☛优点： 结构简单，成本低，无能耗，无噪音，可靠性高。

☛缺点： 散热能力极其有限，只适用于功率非常低、发热量很小的场景。无法应对储能电池的典型工况。

☛适用场景： 极小功率的备用电源或特定低功耗电子设备的电池，基本不适用于主流储能系统。

2. 隔热材料：

☛原理： 在电池包内部或外部使用隔热材料（如气凝胶、陶瓷纤维棉、泡沫塑料），减少外部环境温度波动对电池温度的影响，或在热失控时延缓热量向相邻电池或外部传递。

☛作用： 主要起保温和防火隔离作用，而非主动散热。常与其他主动冷却方法结合使用，用于维持电池在适宜温度范围（尤其在低温环境）或提高安全性。

☛优点： 轻质，防火性能好（如气凝胶）。

☛缺点： 不提供冷却能力，单独使用无法解决充放电发热问题。

关键考虑因素与趋势

1. 系统集成与智能化： 热管理系统需要与电池管理系统紧密集成。BMS实时监测电池温度，并根据工况（充放电电流、环境温度）智能控制热管理系统（调节风扇转速、水泵流量、阀门开度、加热器/制冷器功率），实现精准温控和能耗优化。

2. 低温加热： 除了散热，在寒冷环境下启动和充电前对电池进行加热同样重要。常用方法包括：

☛ PTC加热器（风冷：加热空气；液冷：加热冷却液）。

☛ 利用电池内阻自发热（通过BMS控制小电流充放电循环，效率较低）。

☛ 热泵技术（能效比较高）。

3. 安全冗余设计： 尤其对于大型储能系统，热管理系统需具备故障检测（温度传感器、流量传感器、压力传感器）和冗余设计（如备用泵、双回路），确保在部分部件失效时仍能维持基本安全。

4. 能效比： 热管理系统自身消耗的能量也是系统运行成本的一部分。设计时需权衡散热性能和能耗，选择优方案（如液冷比风冷散热好但能耗稍高）。

5. 成本与可靠性： 在满足性能和安全要求的前提下，成本始终是关键因素。液冷虽然初始成本高，但其带来的长寿命、高可用性和安全性优势，在全生命周期成本上往往更具竞争力。可靠性是基本要求。

6. 热失控防控： 热管理系统设计需考虑热失控蔓延的阻断，结合隔热材料、泄爆设计、消防系统等，在单体发生热失控时尽可能阻止蔓延到整个系统。

总结

☛风冷成本低，适用于小型、低功率或对成本极度敏感的场景，但性能有限。

☛液冷（尤其是冷板式）是当前中大型储能系统的绝对主流和首选，因其优异的散热能力、均温性和成熟可靠性，尽管成本较高。

☛相变材料、热管等技术常作为辅助手段，与风冷或液冷结合，以进一步提升均温性或应对极端工况。

☛被动式方法主要用于保温隔热或作为安全措施，无法独立解决主流储能的散热需求。

☛系统集成、智能控制、低温加热能力和安全性设计是现代储能电池热管理系统的核心要素。

选择哪种热管理方法需要根据具体的应用场景（功率等级、环境条件）、成本预算、性能要求（寿命、效率、安全性）、空间限制等因素进行综合评估和优化设计。随着储能系统向更高能量密度、更大规模发展，液冷及其优化方案（如更高效冷板设计、集成热管理）将继续占据主导地位，同时新型高效、低成本的热管理技术也在不断研发中。
