光伏储能磷酸铁锂电池配套方案

光伏储能系统中，磷酸铁锂电池因其长寿命、高安全、耐高温、成本优势成为主流选择。设计一个高效、可靠、经济的配套方案需综合考虑多个环节。以下是华纽电能整理的一个详细的配套方案框架和关键要素：

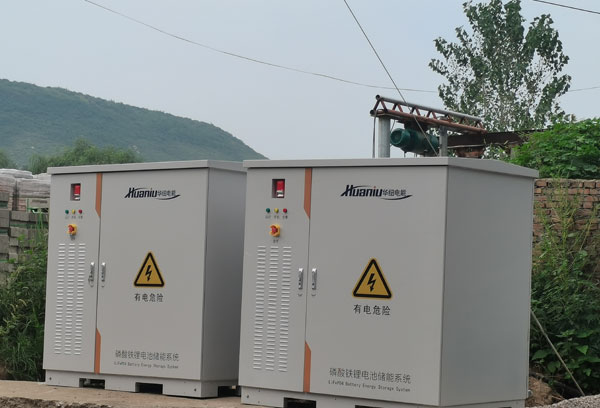

一、 光伏储能系统核心系统组成

1. 光伏组件： 太阳能发电来源。

2. 光伏逆变器/混合逆变器： 核心能量转换设备，类型选择至关重要。

3. 磷酸铁锂储能电池系统： 能量存储单元。

4. 电池管理系统： 保障电池安全、寿命和性能的核心大脑。

5. 能量管理系统： 优化系统运行策略（发电、用电、充放电）。

6. 配电和保护设备： 断路器、熔断器、电表、防雷等。

7. 监控系统： 远程监控运行状态、发电量、充放电、故障等。

8. 热管理系统： 保障电池工作在适宜温度范围（尤其高温地区）。

二、 关键配套方案设计与选型要点

#### 1. 系统拓扑结构选择

❁直流耦合：

❁特点： 光伏通过控制器直接给电池充电，需配套“储能逆变器/控制器”。

❁优点： 效率较高（减少一次DC-AC转换），适合新建系统。

❁缺点： 对逆变器要求高（需兼容MPPT和电池管理），改造旧光伏系统较复杂。

❁交流耦合：

❁特点： 光伏和电池都通过各自的逆变器接入交流母线。电池侧需“交流储能逆变器”或“混合逆变器”。

❁优点： 安装灵活，易于在现有光伏系统上改造扩容，组件选型相对独立。

❁缺点： 效率略低于直流耦合（多一次转换），成本可能稍高。

❁选型建议： 新建系统优先考虑直流耦合；对已有光伏系统改造，交流耦合是更简单选择。

#### 2. 逆变器选型

❁类型：

❁混合逆变器： 集成光伏MPPT和电池充放电管理于一体（直流耦合常用）。

❁储能逆变器： 专门管理电池充放电（交流耦合常用）。

❁关键参数匹配：

❁功率： 必须同时满足光伏阵列*大输入功率和负载*大需求功率（或并网功率限制）。

❁电池兼容性： 必须明确支持磷酸铁锂电池的电压范围、通信协议。

❁充放电功率： 决定电池充放电速度，影响削峰填谷能力。需根据需求和电池规格选择。

❁充放电策略： 支持时间控制、自发自用优先、备用电源等模式。

❁离网能力： 如需停电备用功能，必须选择带离网输出功能的逆变器。

❁效率： 关注*大效率和欧洲效率。

❁防护等级： 室外安装需高防护等级。

#### 3. 磷酸铁锂电池系统选型

❁容量：

❁核心依据： 用户用电需求（日耗电量）、期望的自发自用率/离网备电时长、光伏发电能力、电价政策（峰谷价差）。

❁计算公式（简化）： `电池容量 (kWh) = 期望覆盖的日用电量 (kWh) ❁ 期望备电天数 / 放电深度 (DOD) / 系统效率`。需结合实际光伏发电曲线和用电曲线优化。

❁常见范围： 家庭储能一般5kWh-30kWh+；工商业储能从几十kWh到MWh级。

❁电压平台： 需与逆变器严格匹配（如48V, 96V, 192V, 384V, 更高）。

❁充放电倍率： 决定*大充放电功率。`功率(kW) = 容量(kWh) ❁ 倍率(C)`。常见持续充放电倍率0.5C（如10kWh电池支持5kW持续充放电）。

❁循环寿命 & 质保： 优先选择标称循环次数高（如6000+次@80% DoD, 25°C）且提供明确容量/能量吞吐量质保条款的产品。

❁安全认证： UL 1973, UL 9540A (系统级), IEC 62619, UN38.3等是重要参考。

❁集成度： 一体机（电池+内置BMS+逆变器）安装简便；分体式（电池簇+独立逆变器）更灵活，适合大型系统。

❁热管理： 大型系统或高温地区必备液冷；小型户储风冷常见，但需关注散热设计。

#### 4. 电池管理系统要求

❁核心功能： 高精度单体电压/温度监测、充放电均衡管理、SOC/SOH估算、过充/过放/过流/过温/短路保护、通信（与逆变器、EMS）。

❁关键要求：

❁高精度： SOC估算误差应<3%。

❁均衡能力： 被动均衡足够，但均衡电流和策略影响长期一致性。

❁通信协议： 必须与逆变器兼容（如CAN, RS485, Modbus TCP）。通信兼容性是系统能否正常工作的关键！

❁可靠性： 冗余设计，高抗干扰能力。

#### 5. 能量管理系统策略

❁目标： *大化自发自用、*大化峰谷套利收益、保障系统安全、延长寿命。

❁常用策略：

❁自发自用，余电存储： 优先负载用电，多余光伏发电存电池，电池满后上网。

❁时间控制： 谷电价时段充电，峰电价时段放电。

❁备用电源模式： 保持一定电量用于电网停电时供电。

❁混合策略： 结合以上多种策略，根据电价、天气预报、负载预测动态优化。

#### 6. 热管理系统

❁必要性： 磷酸铁锂虽耐高温，但长期>35°C工作会显著加速老化。低温（<0°C）充电需预热。

❁方案：

❁风冷： 成本低，维护简单，适用于温控要求不高的小型户储或温和气候。

❁液冷： 散热效率高，温度均匀性好，噪音低，是大型工商业储能和高温地区户储的首选。需考虑管路、泵、冷却液和额外能耗。

❁加热： 寒冷地区必备，确保电池能在低温下充电（通常由BMS控制）。

#### 7. 安全与保护

❁电芯级： 选用优质A品电芯，严格生产工艺。

❁Pack级： 物理防护、电气绝缘、熔断保护、泄压阀。

❁系统级：

❁ 完善的BMS保护逻辑。

❁ 隔离开关、直流熔断器、交流断路器。

❁ 消防系统（尤其大型储能）：早期预警（气体、温度、烟雾探测）、灭火装置（全氟己酮、细水雾等）、防爆设计。

❁ 符合当地电气规范和安全标准（如NEC, IEC, GB等）。

❁ 良好的接地和防雷保护。

#### 8. 监控与运维

❁本地监控： 逆变器或电池显示屏查看基础信息。

❁远程监控： 通过WiFi/4G/以太网接入云平台，手机APP或Web端实时查看发电、用电、充放电状态、SOC、告警信息。

❁数据分析： 提供发电量、收益、系统健康度报告，辅助运维决策。

❁故障诊断与预警： 提前发现潜在问题。

三、 典型应用场景方案侧重

1. 家庭户用储能：

❁核心目标： 提升自发自用率，减少电费；备用电源。

❁方案特点： 一体机或分体式小型系统（5-20kWh），交流耦合为主（方便改造），强调易安装、静音、美观、APP易用性。风冷居多。

2. 工商业储能：

❁核心目标： 峰谷套利节省电费；需量管理；提升绿电使用；备用电源。

❁方案特点： 容量较大（几十kWh-MWh），分体式为主，直流耦合或交流耦合均有。液冷是主流。更关注系统效率、投资回报率、安全认证（UL9540A等）。需精细的EMS策略。

3. 大型光伏电站配套储能：

❁核心目标： 满足并网要求（平滑出力、调峰、调频）、提升消纳、参与电力市场。

❁方案特点： 规模巨大（MWh-GWh级），集装箱式储能系统。超高安全性要求（消防、防爆），液冷标配。专业EMS参与电网调度。

四、 实施流程关键点

1. 需求分析： 明确用电负荷、光伏资源、电价政策、核心目标（省电费？备用？）。

2. 方案设计： 容量配置、拓扑选择、设备选型（重点匹配逆变器与电池）、安全设计。

3. 设备采购： 选择信誉良好、质保可靠、技术支持的品牌。确保逆变器与电池通信100%兼容！

4. 安装施工： 由专业人员进行，符合电气规范和安全标准。注意通风散热、防水防尘。

5. 调试与测试： 系统上电、参数设置、通信测试、充放电测试、保护功能测试。

6. 监控接入与培训： 开通远程监控，对用户进行操作和维护培训。

7. 运维： 定期检查（连接、温升、外观）、清洁、查看监控数据。

总结： 一套优秀的光伏储能磷酸铁锂电池配套方案，关键在于精准匹配（逆变器-电池）、合理配置容量、强化安全设计（BMS、热管理、消防）、优化运行策略（EMS）以及选择高质量、兼容性好的核心设备。务必进行详细的前期设计和专业施工，才能确保系统长期安全、稳定、高效运行，实现预期的经济和环保效益。
