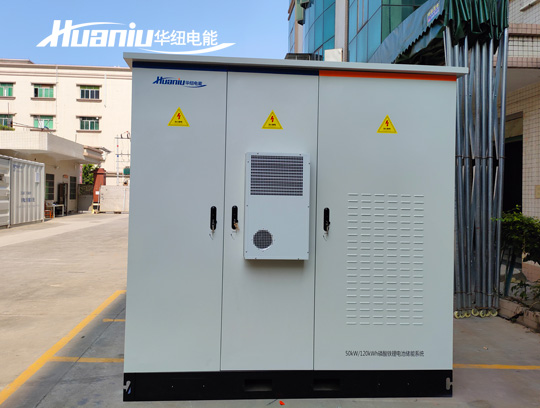

储能柜安全标准介绍

储能柜（通常指集装箱式或柜式储能系统）的安全标准是确保其设计、制造、安装和运行过程中人员、财产及电网安全的关键依据。这些标准涵盖电气安全、电池安全、机械结构、热管理、消防、环境适应性和功能安全等多个维度。以下是华纽电能整理的全球范围内**主流和重要的储能柜安全标准框架**：

 一、 核心国际标准

1. IEC 62933 系列 (电能存储系统 - Electrical Energy Storage Systems):

*IEC 62933-1:** 通用术语和定义。

*IEC 62933-2:** 单元参数和测试方法。

*IEC 62933-5-1:** 电化学储能系统安全要求 - 通用部分。

*IEC 62933-5-2:** 电化学储能系统安全要求 - 锂离子电池系统 (这是锂电储能柜的核心安全标准)。

* 涵盖：危害识别、风险降低策略、电气安全、机械安全、环境安全、功能安全、热失控防控、防火、测试要求（如过充/过放、短路、热滥用、机械冲击、振动、外部火烧、热失控蔓延测试等）。

*IEC 62933-5-3:** 电化学储能系统安全要求 - 液流电池系统。

*IEC 63056:** 固定式锂离子电池系统的安全要求 (与62933-5-2有重叠，更聚焦固定应用)。

2. UL 标准 (北美市场准入核心):

*UL 9540:** 储能系统和设备标准 (涵盖整个系统安全，是北美市场重要的综合标准)。

* 要求系统集成商证明其系统（包含电池、PCS、BMS、TMS、消防、结构等）作为一个整体满足安全要求。

* 包含测试：电气安全、环境测试、故障条件测试、热失控蔓延测试 (UL 9540A 是关键测试方法)。

*UL 9540A:** 评估热失控蔓延火灾测试的标准方法。旨在评估电池单元或模组发生热失控时，火焰、气体、热量在系统内外的蔓延风险及消防系统有效性。**这是当前行业关注的测试之一**。

*UL 1973:** 固定和辅助动力应用电池标准 (主要针对电池模块和Pack层级的安全)。

*UL 1741 / UL 62109:** 逆变器、变流器、控制器标准 (涵盖PCS安全)。

*UL 991 / UL 1998:** BMS 功能安全标准。

*NFPA 855:** 固定式储能系统安装标准 (美国消防协会标准，规范安装间距、数量、消防要求等)。

3. EN 标准 (欧洲市场):

* 欧洲通常采用IEC标准转化为EN标准 (如EN IEC 62933系列)。

* 还需符合欧盟的CE标志指令要求，如：

*低压指令 (LVD 2014/35/EU):** 电气安全。

*电磁兼容指令 (EMC 2014/30/EU):** 电磁兼容。

*机械指令 (MD 2006/42/EC):** 机械安全 (若适用)。

*建筑产品法规 (CPR):** 防火性能 (对材料有要求)。

二、 中国国家标准 (GB)

1. GB/T 36276: 电力储能用锂离子电池 (主要针对电池单体、模块和Pack)。

* 包含安全要求：过充、过放、短路、跌落、加热、挤压、温度循环等测试。

2. GB/T 34120 / GB/T 36547 / GB/T 36548: 电化学储能系统相关通用技术条件、接入电网技术规定等 (包含部分安全要求)。

3. GB 51048: 电化学储能电站设计规范 (强制性工程建设规范)。

*核心安全规范！** 对站址选择、布置、电气、建筑结构、通风空调、给排水、消防、监控与保护等提出详细设计要求，储能柜设计必须符合。

* 明确要求：防火分区、泄爆要求、火灾自动报警系统、灭火系统（推荐气体灭火如全氟己酮、七氟丙烷等）、通风排烟、安全疏散等。

4. GB 38031: 电动汽车用动力蓄电池安全要求 (部分测试方法可参考)。

5. GB/T 42288: 电化学储能系统安全技术规范 (新发布的重要标准)。

* 系统性地规定了储能系统全生命周期的安全要求：设计、制造、运输、安装、调试、运行、维护、退役。

* 涵盖：电池安全、电气安全、机械安全、环境适应性、功能安全与监控保护、热管理、消防、应急处置等。

* 重点强调热失控的预警、防护、蔓延抑制和消防。

6. 消防相关标准：

*GB 50116:** 火灾自动报警系统设计规范。

*GB 50016:** 建筑设计防火规范 (涉及建筑防火)。

*GB 51309:** 消防应急照明和疏散指示系统技术标准。

* 针对锂电火灾的特定灭火剂和系统标准也在发展中。

三、 安全标准的核心关注领域

1. 电池本体安全：

* 防止内部短路、过充、过放、热失控。

* 电芯、模组层级的安全测试（如UL 1973, GB/T 36276）。

2. 热失控防控与蔓延抑制 (重中之重)：

* 早期预警：BMS对电压、温度、气体（VOC/H2/CO）的精确监测和算法。

* 阻隔设计：模组间/簇间防火隔板、阻燃材料。

* 泄压设计：有效释放热失控产生的高压气体和火焰，避免爆炸。

灭火系统：快速探测并有效扑灭明火，抑制复燃（全氟己酮、七氟丙烷、细水雾等）。*UL 9540A测试是验证有效性的关键手段**。

3. 电气安全：

* 绝缘保护、接地连续性、爬电距离与电气间隙、过流/过压/短路保护、防触电。

* 符合IEC/UL/GB相关电气安全标准。

4. 功能安全：

* BMS、PCS、EMS的安全相关功能（SIL/PL等级）。

* 关键安全功能（如紧急停机、隔离断开）的可靠性设计。

* 符合IEC 61508, IEC 60730, UL 991/1998等。

5. 结构安全：

* 机械强度、稳定性（抗风、抗震）、防护等级（IP等级，通常要求IP54或更高）、防腐蚀。

* 泄爆方向设计（避免朝向人员或设备）。

6. 热管理安全：

* 确保电池工作在最佳温度范围，防止局部过热。

* 系统设计需保证在极端环境和高负荷下仍有效散热/加热。

7. 消防系统：

* 多重探测（烟、温、气）、快速响应、高效灭火、防复燃设计。

* 符合NFPA 855（安装间距、容量限制）、GB 51048（消防系统配置）等。

8. 监控与保护：

* 全面的状态监测（电压、电流、温度、气体、绝缘电阻、消防状态等）。

* 完善的保护策略（分级告警、故障隔离、紧急停机）。

* 本地和远程监控能力。

四、 认证与合规路径

*国际市场：**

*北美：** UL 9540 + UL 9540A (系统级) + 各子系统认证 (UL 1973, UL 1741等) + 符合NFPA 855 (安装)。

*欧洲：** CE Marking (LVD, EMC, MD指令) + 符合EN IEC 62933系列标准。

*其他地区：** 常参考IEC标准，或结合当地法规。

*中国市场：**

强制性认证：可能涉及CCC（部分电气部件），核心是符合*GB 51048**（设计规范）和**GB/T 42288**（安全技术规范）等强制性或推荐性标准。

* 型式试验：依据GB/T 36276（电池）、GB/T 34120等标准进行测试。

* 消防验收：项目必须通过消防部门的验收，符合GB 50116, GB 50016等消防规范。

*电网接入：** 需满足国网/南网发布的《电化学储能系统接入电网技术规定》及其测试要求。

五、 重要趋势

1. 热失控蔓延测试成为标配： UL 9540A或类似测试方法（如国标正在制定中）已成为国内外项目招标和保险承保的关键要求。

2. 消防要求不断提高： 从单一的灭火向“早期预警+多级防护+高效灭火+防复燃+有效排烟”的综合解决方案发展。气体灭火剂（全氟己酮）成为主流选择。

3. 功能安全备受重视： BMS/PCS的安全功能等级要求提升，降低系统性失效风险。

4. 标准体系快速完善： 各国都在加紧制定和更新更细化的储能安全标准（如针对钠离子、固态电池等新技术）。

5. 全生命周期安全： 标准不仅关注产品出厂，还覆盖运输、安装、运维、退役回收各环节。

6. 多级联动保护： 强调电芯/Pack/簇/系统级的多层级安全防护设计。

总结

储能柜的安全是一个复杂的系统工程，必须严格遵循国际（IEC, UL）、国家（GB）及行业的具体标准规范。**热失控防控与消防**是当前标准的核心焦点和难点。制造商和系统集成商需要：

1. 从电芯选型开始就考虑安全性（如选择热稳定性更好的LFP）。

2. 在Pack和系统层级进行精心设计（热管理、结构阻隔、泄爆、灭火）。

3. 通过严格的测试认证（特别是UL 9540A或等效测试）验证设计有效性。

4. 确保安装和运维符合NFPA 855、GB 51048等安装规范。

5. 持续关注标准动态更新并快速响应。

合规是市场准入的底线，而超越标准要求、追求更高安全等级是提升产品竞争力和赢得客户信任的关键。
