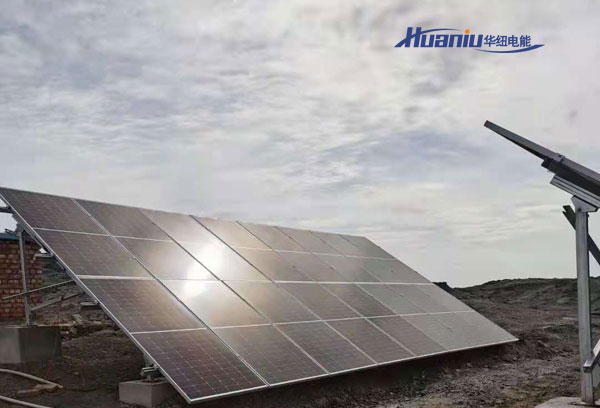

离网光伏供电系统工作原理

离网光伏供电系统（Off-grid Solar Power System）是一种独立于公共电网的发电和储能系统，通过太阳能电池板将光能转化为电能，并配合储能装置和电力转换设备，实现电能的自主供应。其核心工作原理可分为以下几个关键步骤：

一、工作原理流程图

太阳能电池板 → 充放电控制器 → 蓄电池 → 逆变器 → 负载

（阴天/夜晚时，蓄电池直接供电）

二、详细工作流程

1. 太阳能发电（光伏转换）

- 光伏效应：太阳能电池板（光伏组件）中的半导体材料（如硅）吸收光子后产生电子-空穴对，形成直流电（DC）。

- 影响因素：光照强度、温度、电池板倾斜角度和清洁度等。

2. 电能调控（充放电控制器）

- 核心功能：

- 防止蓄电池过充（白天发电过量时切断充电）。

- 防止蓄电池过放（夜间或阴天用电时避免电池耗尽）。

- 技术类型：

- PWM控制器：通过脉冲宽度调制调节充电电压，成本低但效率较低。

- MPPT控制器：通过最大功率点跟踪技术，动态优化光伏板输出功率，效率提升10%~30%，适合大功率系统。

3. 电能存储（蓄电池）

- 储能过程：白天光伏板产生的多余电能存入蓄电池（铅酸电池或锂电池）。

- 放电过程：夜间、阴雨天或用电高峰时，蓄电池释放储存的电能。

- 容量设计：需根据负载用电量和当地连续阴雨天数确定（例如：3天无日照需储备3天用电量）。

4. 电能转换（逆变器）

- 功能：将蓄电池的直流电（DC）转换为交流电（AC）（如220V/50Hz），供家用电器使用。

- 类型选择：

- 纯正弦波逆变器：输出波形与市电一致，兼容精密设备（如电脑、空调）。

- 修正弦波逆变器：成本低，但可能损坏敏感电器。

5. 负载供电

- 直接供电：白天光伏发电充足时，电能可直接通过逆变器供给负载，同时为蓄电池充电。

- 混合供电：光照不足时，光伏板和蓄电池共同供电。

- 纯电池供电：无光照时完全依赖蓄电池。

三、核心组件协同关系

四、系统设计关键点

1. 能量平衡计算

- 发电量：根据当地年均日照小时数×光伏板功率（如5kW系统，日均日照4小时，发电量≈20kWh）。

- 用电量：统计所有负载的功率×使用时间（如冰箱200W×24h=4.8kWh/天）。

- 储能容量：需覆盖无光照时段的用电需求（如3天储备需≥14.4kWh）。

2. 电压匹配

- 系统电压（如12V/24V/48V）需与蓄电池组、控制器、逆变器匹配，避免效率损失。

3. 保护机制

- 过压、欠压、短路保护（通过控制器和逆变器实现）。

- 防逆流设计（防止夜间电池向光伏板反向放电）。

五、典型应用场景

1. 无电网地区：偏远山区、海岛、牧区。

2. 应急备用电源：自然灾害（如台风、地震）导致电网中断。

3. 移动供电：房车、露营设备、监控摄像头。

六、优缺点分析

七、与并网系统的区别

八、扩展：混合系统（离网+备用发电机）

- 适用场景：对供电可靠性要求极高（如医院、通信基站）。

- 工作原理：

1. 优先使用光伏发电和蓄电池供电。

2. 蓄电池电量不足时，自动启动柴油/汽油发电机补充供电。

- 优势：降低对蓄电池容量的依赖，提高系统可靠性。

通过以上流程，离网光伏系统实现了从太阳能到可用电能的完整闭环，为用户提供稳定、清洁的电力供应。实际应用中需根据具体需求定制化设计，平衡成本与性能。
