10KW太阳能储能系统方案

太阳能储能系统太阳能储能系统正逐步成为现代能源体系的重要一环。随着光伏发电技术的成熟，如何高效存储富余电能成为行业关注的焦点。目前主流解决方案中，锂离子电池因其高能量密度和快速响应特性占据主导地位，但新型技术也在不断涌现。10KW太阳能储能系统适用于家庭、小型企业或离网工业场景，以下为详细配置及成本分析：

一、系统需求分析

1. 负载功率：10KW（持续），峰值可达15KW（电机启动等）。

2. 日耗电量：假设日均运行8小时 → 10KW × 8h = 80KWh（考虑效率损失后需预留至 100KWh）。

3. 运行模式：离网或并网混合模式（默认按离网设计）。

4. 备用天数：建议至少支持2天无光照供电（需200KWh储能，实际根据预算调整）。

二、核心配置方案

1. 光伏组件

- 总功率：15KW（超配1.5倍，应对阴雨及效率损失）。

- 组件类型：单晶硅550W/块，共28块（550W × 28 = 15.4KW）。

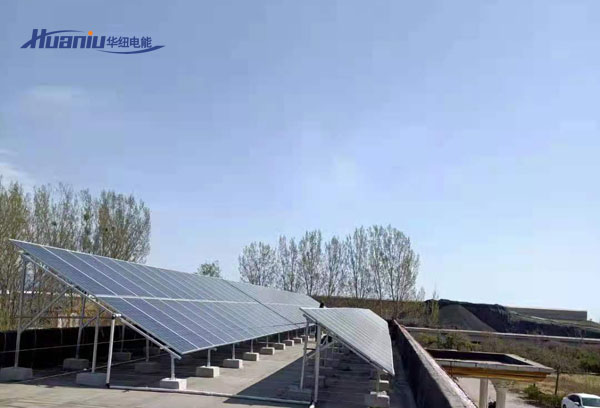

- 安装方式：屋顶或地面支架（倾角按当地纬度优化）。

- 日发电量：15KW × 4h（有效日照） × 0.85（系统效率） ≈ 51KWh。

2. 储能电池

- 容量：100KWh（按2天备电设计，实际根据需求调整）。

- 电池类型：磷酸铁锂电池（循环寿命6000次，DoD 90%）。

- 配置方式：

- 单体电池：3.2V 200Ah，共150节 → 48V系统（3.2V × 16串 = 51.2V）。

- 电池组：每16节串联为一组，共10组并联（总容量51.2V × 200Ah × 10 = 102.4KWh）。

3. 逆变器

- 功率：15KW离网工频逆变器（支持150%瞬时过载）。

- 功能：纯正弦波输出，兼容市电旁路（混合模式）。

- 电压匹配：48V DC输入，220V/380V AC输出（可选三相）。

4. 控制器

- 类型：双路MPPT控制器（适配光伏阵列分组）。

- 规格：

- 输入电压：150V-450V DC（支持15KW光伏阵列）。

- 输出电流：200A（48V系统）。

5. 其他配件

- 配电系统：直流柜、交流配电箱、防雷器

- 监控系统：4G远程监控模块

- 安装施工：支架安装、电缆布线、调试

三、系统性能指标

1. 供电可靠性：

- 晴天可100%自给自足，阴雨天支持2天备电（100KWh电池）。

2. 效率：

- 光储系统整体效率约70%（光伏→电池→负载）。

3. 寿命：

- 光伏组件25年（年衰减0.5%），锂电池10-15年。

四、安装与维护建议

1. 安装要点：

- 光伏阵列朝南安装（北半球），避开阴影遮挡。

- 电池柜置于通风、阴凉处，远离火源。

2. 维护计划：

- 每季度清洁光伏板，每年检查电缆接头及接地。

- BMS每月远程诊断电池健康状态。

五、总结

10KW太阳能储能系统可实现**能源自给+应急备电**。推荐采用磷酸铁锂电池+超配光伏方案，兼顾寿命与性价比。实际设计中需结合当地光照数据、负载曲线进一步优化。
